Inyección Electrónica
Tomado de: TODOMECANICA.COM
Lecciones: 1 2 3
4
5 6
7 8
9 10 11
12 13 14
15ÍNDICE
- Calculador. Funciones del calculador
- Detector de presión del
aire de admisión
- Detector de régimen de motor
- Sondas de oxígeno
- Sondas de oxígeno
posteriores
- Catalizador
- Precatalizador
- Detector de volumen de aire de
admisión
- Detector de posición de
mariposa
- Detector del pedal del acelerador
- Detector de temperatura del agua del
motor
- Batería
- Detector de velocidad del
vehículo
- Detector de picado
- Detector de presión
asistencia de dirección
- Detector referencia cilindro
- Contactores de seguridad del regulador
de velocidad
- Detector de temperatura del Aceite
motor
- Encendido Directo
- Encendido DIS
- Inyección multipunto
- Inyección monopunto
- Electroválvula de purga del
canister
- Motor paso a paso ralentí
- Actuador de ralentí
- Motor tope de mariposa
- Indicador diagnostico y European On
Board Diagnosis (E.O.B.D.)
- Cuentarrevoluciones
- Rele doble
- Bomba de gasolina
- Contactor de inercia
- Bomba de aire
- Colector de doble pared
- Electroválvula proporcional
EGR o RGE
- Ordenador de a Bordo
- Electroválvula de
distribución variable
- Conector diagnostico y E.O.B.D.
(European On Board Diagnosis)
- Transpondedor
- Aire acondicionado
- Función de
refrigeración integrada al calculador
- Calculador caja de cambios
automática
- Caja mariposa Motorizada
- Circuito de combustible
- Regulador de presión
- Filtro de combustible
- Amortiguador de pulsaciones
- Rampa de alimentación

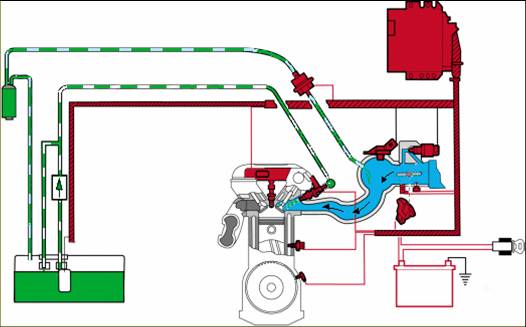

Sistema de Inyección
Calculador
Función del calculador
El calculador explota la información que proviene de los
diferentes detectores y, a partir de programas y cartografías de
su memoria, comanda los elementos siguientes:
- Relés dobles (Alimentación bomba de gasolina, etc.)
- Inyectores.
- Bobinas de encendido.
- Electroválvula de purga del cánister.
- Actuador ralentí.
Atención: dependiendo de los montajes, se debe respetar un
procedimiento de reinicialización después de desconectar
la batería
Detector de presión del aire de admisión
- El detector de presión se sitúa después de la mariposa.
- Proporciona al calculador una señal proporcional a la presión de la tubería de admisión.
- El detector de presión tubular se compone de una célula
piezo-resistiva situada en una cápsula manométrica que se
somete a la presión de la tubería.
- En ciertos montajes, como los Bosch MP3, el detector está integrado al calculador.
